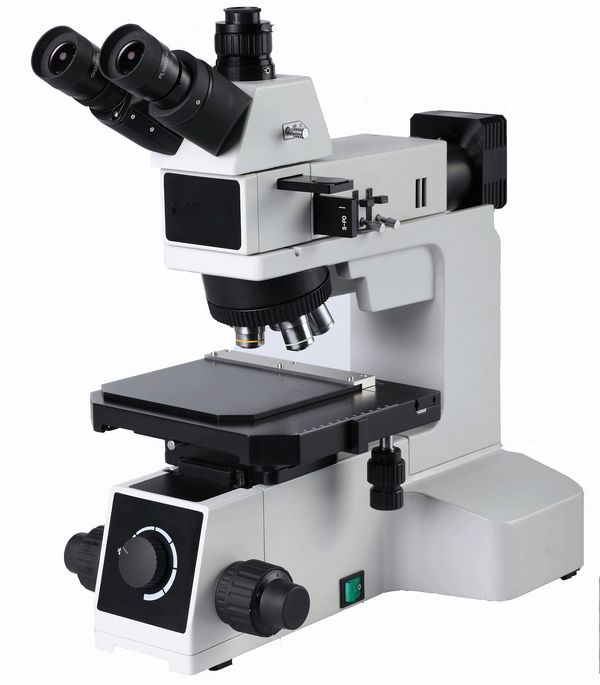

YBM-50DX高級正置金相顯微鏡
一．產品介紹
YBM-50DX系列專業應用于工業檢測及金相分析領域，靈活的系統組合、卓越的成像性能、穩定的系統結構，各操作機構根據人機工程學設計，最大限度減輕使用疲勞。
模塊化的部件設計，可對系統功能進行自由組合。
集成了明場、斜照明、偏光、DIC微分干涉等多種觀察功能，可根據實際應用，進行功能選擇。
M-50DX可以實現X、Y方向105mmx105mm的移動范圍。
全新設計的長工作距專業金相物鏡，高倍物鏡采用半復消技術。
各種觀察方法下都能得到清晰銳利與高對比度的顯微圖像。
附件齊全，配置完善，可靈活進行系統組合與功能拓展。
人機工程學設計、堅實可靠的系統結構。
二．技術參數：
產品名稱 及型號 | 正置金相顯微鏡 YBM-50DX | ||
部件配置 及規格 | 部件型號 | 規格描述 | 數量 |
PL10X22 | 高眼點大視野平場目鏡 | 1對 | |
MX4RTH30R | 無限遠鉸鏈三通觀察筒，30°傾斜，瞳距調節范圍：50mm～75mm | 1套 | |
OLIP5NC-DIC | 無限遠長工作距平場消色差金相物鏡5X-DIC，LMPL5X/0.15 WD10.8mm | 1只 | |
OLIP10NC-DIC | 無限遠長工作距平場消色差金相物鏡10X-DIC，LMPL10X/0.3 WD10mm | 1只 | |
OLIP20NC-DIC | 無限遠長工作距平場消色差金相物鏡20X-DIC，LMPL20X/0.45WD4mm | 1只 | |
OLIP50NC | 無限遠長工作距平場半復消金相物鏡50XLMPLFL50X/0.55 WD7.8mm | 1只 | |
OLIP100NC | 無限遠長工作距平場半復消金相物鏡100XLMPLFL100X/0.80 WD2.1mm(可另配) | 不帶 | |
PI103C51 | 內定位5孔轉換器(帶DIC插槽) | 1只 | |
MX-DICR | DIC微分干涉組件一片(可另配) | 不帶 | |
MX4RF | 反射式機架，前置低手位粗微同軸調焦機構。粗調行程30mm，微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。 | 1套 | |
MX4RL | 反（落）射照明器，柯拉照明系統，帶視場光闌與孔徑光闌，中心可調；帶斜射照明裝置 | 1套 | |
MX4RLED | 100-240V寬電壓,單顆大功率5W LED，暖色 | 1只 | |
MX4R-SAD | 4英寸平臺適配接口（反射用） | 1套 | |
MXSGM4 | 4英寸雙層機械移動平臺，低手位X、Y方向同軸調節；平臺面積230mmX215mm，移動范圍：105mmX105mm；金屬載物臺板。（右手位，反射用） | 1套 | |
MXPS | φ30起偏鏡插板（反射用） | 1只 | |
MXPWSR | 360度旋轉式檢偏鏡插板 | 1只 | |
MX4R-CTV0.5 | 1/2CTV(0.5X),C接口,可調焦 | 1只 | |
倍率 | 50X、100X、200X、500X 可調（標準配置10X目鏡） | ||
光源 | 反射照明系統（5W LED燈），亮度可調 | ||
三．選配件
A.目鏡和物鏡：各種放大倍率 | B.金相圖像分析測量軟件 |
C. 金相自動評級軟件 | D.電腦及打印機 |
