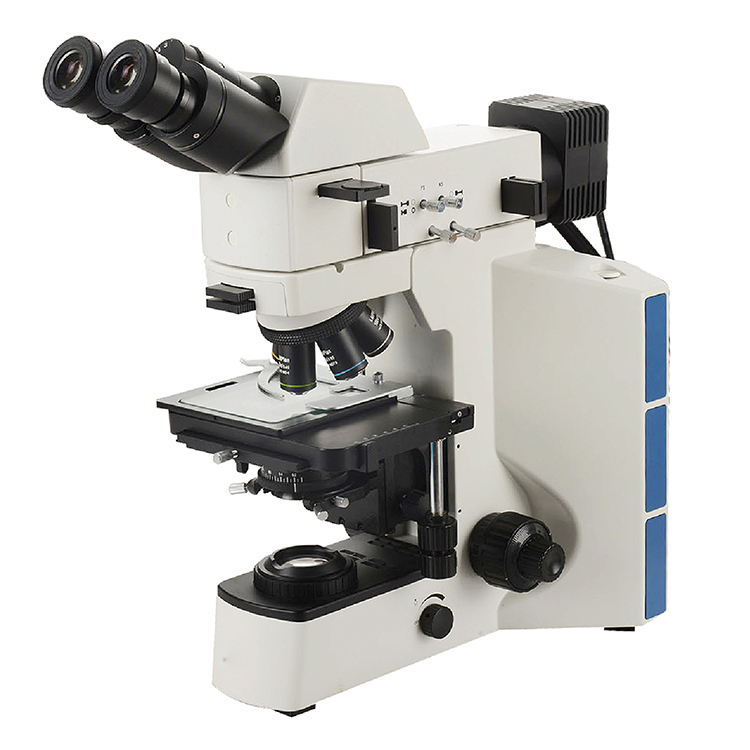

YBM-40MRT透反射正置金相顯微鏡
一．產品介紹
YBM-40MRT以清晰的成像性能、舒適的操作體驗，為客戶提供高性價比的金相分析及工業檢測解決方案。
新改良的LMPlan系列長工作距金相物鏡，提升色差校正水平，同時調整膜系設計，進一步提升圖像分辨率與色彩還原性。
采用角度（30°）的觀察筒，能夠緩解用戶在長時間工作狀態下的緊張與疲勞。
觀察筒上的刻度，方便用戶自行調節瞳距范圍。
落射照明器采用LED柯拉照明系統，帶視場光闌、孔徑光闌和斜照明裝置；預設起偏鏡、檢偏鏡與濾色片插槽。
單顆5W LED 暖白光照明（3000-3300K），與同類LED照明相比，能最大程度降低觀察者的視覺疲勞。
視場光闌與孔徑光闌拉桿裝置，中心可調, 能靈活調節照明范圍的大小，有效避免雜光對圖像的影響。
起偏鏡與檢偏鏡可實現簡易偏光觀察，您也可根據需求，選擇不同顏色的濾色片獲得清晰的觀察效果。
透反射機架可放置樣品高達28mm，反射機架通過旋轉右圖相同位置螺釘，可將載物臺下降50mm，從而使最大樣品高度可達78mm。
M4直柄內六角扳手隨機存放，充分利用了機身的可用空間，觸手可及的工具使您的操作便捷。
隨機限位裝置，可有效防止樣品與物鏡碰觸，避免損傷。
采用的聚光系統，數值孔徑更大，亮度更高，大幅提升透射光通過率。
可提供明場、斜照明、簡易偏光等多種觀察功能，明場圖像高亮度、高分辨率、正色還原；斜照明能凸顯直觀立體浮雕效果。
二．技術參數：
產品名稱 及型號 | YBM-40MRT透反射正置金相顯微鏡
| ||
部件配置 及規格 | 部件型號 | 規格描述 | 數量 |
PL10X22 | 高眼點大視野平場目鏡 | 2只 | |
CX40MTH30R | 無限遠鉸鏈三通觀察筒，30°傾斜，360°旋轉；瞳距調節范圍：54mm～75mm；視度調節±5°；兩檔分光比R:T=100:0或50:50 | 1套 | |
OLIP5NC | 無限遠長工作距平場消色差金相物鏡5XLMPL5X/0.15 WD10.8mm | 1只 | |
OLIP10NC | 無限遠長工作距平場消色差金相物鏡10XLMPL10X/0.3 WD10mm | 1只 | |
OLIP20NC | 無限遠長工作距平場消色差金相物鏡20XLMPL20X/0.45 WD4mm | 1只 | |
OLIP50NC | 無限遠長工作距平場半復消金相物鏡50XLMPLFL50X/0.55 WD7.8mm | 1只 | |
OLIP100NC | 無限遠長工作距平場半復消金相物鏡100XLMPLFL100X/0.80 WD2.1mm (可另配) | 不帶 | |
BS-NPI5 | 內定位5孔轉換器 | 1只 | |
CX40MRTF | 透反兩用機架，低手位粗微同軸調焦機構。粗調行程28mm，帶平臺位置上下調節機構。最大樣品高度30mm，微調精度0.002mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100-240VAC 50/60Hz寬電壓系統，上下光源獨立可控。 | 1 | |
MX4RL | 反（落）射照明器，柯拉照明系統，帶視場光闌與孔徑光闌，中心可調。帶斜照明裝置。 | 1 | |
MX4RLED | 100-240V寬電壓,單顆大功率5W LED,暖色 | 1 | |
CX40MRTL | 單顆大功率5W LED燈室（透射用） | 1 | |
XYMSGM | 雙層機械移動平臺，低手位X、Y方向同軸調節；平臺面積175mm×145mm，移動范圍：76mm×42mm。 | 1 | |
XYM-MSPG | 透反射玻璃載物臺板 | 1 | |
RX50MCD0.9 | 搖出式消色差聚光鏡（N.A 0.9） | 1 | |
MXPS | φ30起偏鏡插板（反射用） | 1 | |
MXPWSR | 360度旋轉式檢偏鏡插板 | 1 | |
XYCTV0.5 | 1/2CTV(0.5X),C接口,可調焦 | 1 | |
倍率 | 50X、100X、200X、500X、可調（標準配置10X目鏡） | ||
光源 | 反射LED照明，透射LED照明，亮度可調。 | ||
三．選配件
A.目鏡和物鏡：各種放大倍率 | B.金相圖像分析測量軟件 |
C. 金相自動評級軟件 | D.電腦及打印機 |
