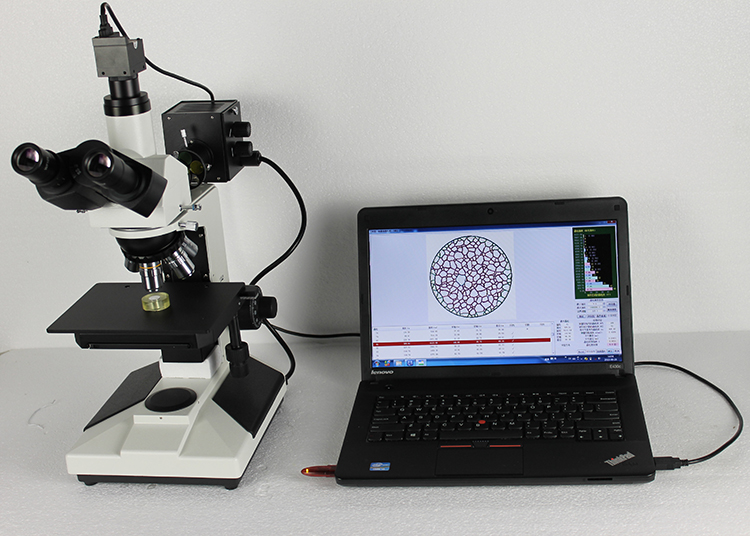

YBM-30D正置金相顯微鏡
一．用途特點
正置金相顯微鏡，觀察面向上，適宜于尋找特定或廣域范圍內表面目標的觀察研究和分析。廣泛應用于電子行業IT、PCB和微顆粒、線材、纖維、表面噴涂等，及材料金相組織結構的檢測、研究和分析等工作。廣泛應用在工廠、實驗室和教學及科研領域。
帶有偏光裝置的同軸落射照明系統，圖像清晰、襯度好，適合各種復雜試樣的觀察和攝影。
同軸縱橫向移動載物臺及內置多種濾色片切換，使操作方便。
升降調焦系統帶有限位裝置，可避免試樣與物鏡的磕碰，及大批量檢測時不必重復調焦.
二．技術參數：
規格 | 技術參數 | |
光學系統 | 總放大倍率 | 50X、100×、200×、500×、1000×（選購件） |
消色差物鏡 | 5X、10×、20×、50×、半平場100×(干鏡頭、選購件) | |
寬視野目鏡 | WF10×/18mm 標配2只 | |
測量附件 | 分劃目鏡測微尺 | ※ 10×變焦 0.1/18mm 測微尺0.01/1mm(選購件） |
儀器結構 | 基本結構 | 正置式 鉸鏈三目鏡筒：傾角45°瞳距55-75 mm 屈光度±5% 可調 |
物鏡轉換器 | 4孔滾珠式 | |
雙層機械載物臺 | 180x140mm 移動范圍70x50mm 載物板Φ10/Φ20 mm | |
調焦機構 | 同軸粗微動 升降范圍30 mm 微調格值0.002mm 升降鎖緊和扭力調節 | |
照明系統 | 明場照明 | 柯勒照明 可變孔徑和視場光欄 亮度可調 鹵素?zé)?0W/6V 濾色片: 黃/綠/藍/磨砂 |
偏光裝置 | 可插入式起偏振片,垂直照明裝置不僅能進行一般金相分析、微粒分析測試，還可以對不透明物體進行分析、觀察。 | |
電源 | 輸入功率 | AC220V/50Hz 30VA |
包裝 | 重量體積 | 儀器重量：10 Kg, 包裝體積：長x寬x高340x400x460 Cm |
三． 物鏡：
平場消色差物鏡 | 數值孔徑NA | 工作距離mm |
PL5X （干鏡頭） | 0.12 | 35.4 |
PL10X（干鏡頭） | 0.25 | 15.3 |
PL20X（干鏡頭） | 0.40 | 7.46 |
PL50X（干鏡頭） | 0.7 | 0.63 |
PL100X（干鏡頭、選購件） | 0.85 | 0.18 |
四．儀器成套清單
⑴儀器主機1臺 | ⑷目鏡2個 | ⑺ 光源1個 | ⑽轉接口1個 | ⒀ 備用保險絲1支 |
⑵三目鏡筒1組 | ⑸分劃目鏡1個（選購件） | ⑻ 偏振片1個 | ⑾國標電源線1根 | ⒁ 儀器防塵罩1個 |
⑶ 物鏡4個 | ⑹測微尺1片 | ⑼透射濾片1個 | ⑿備用燈泡1個 | ⒂隨機文件檔案1套 |
五．選配件
A.目鏡和物鏡：各種放大倍率 | B.金相圖像分析測量軟件 |
C. 金相自動評級軟件 | D.電腦及打印機 |
