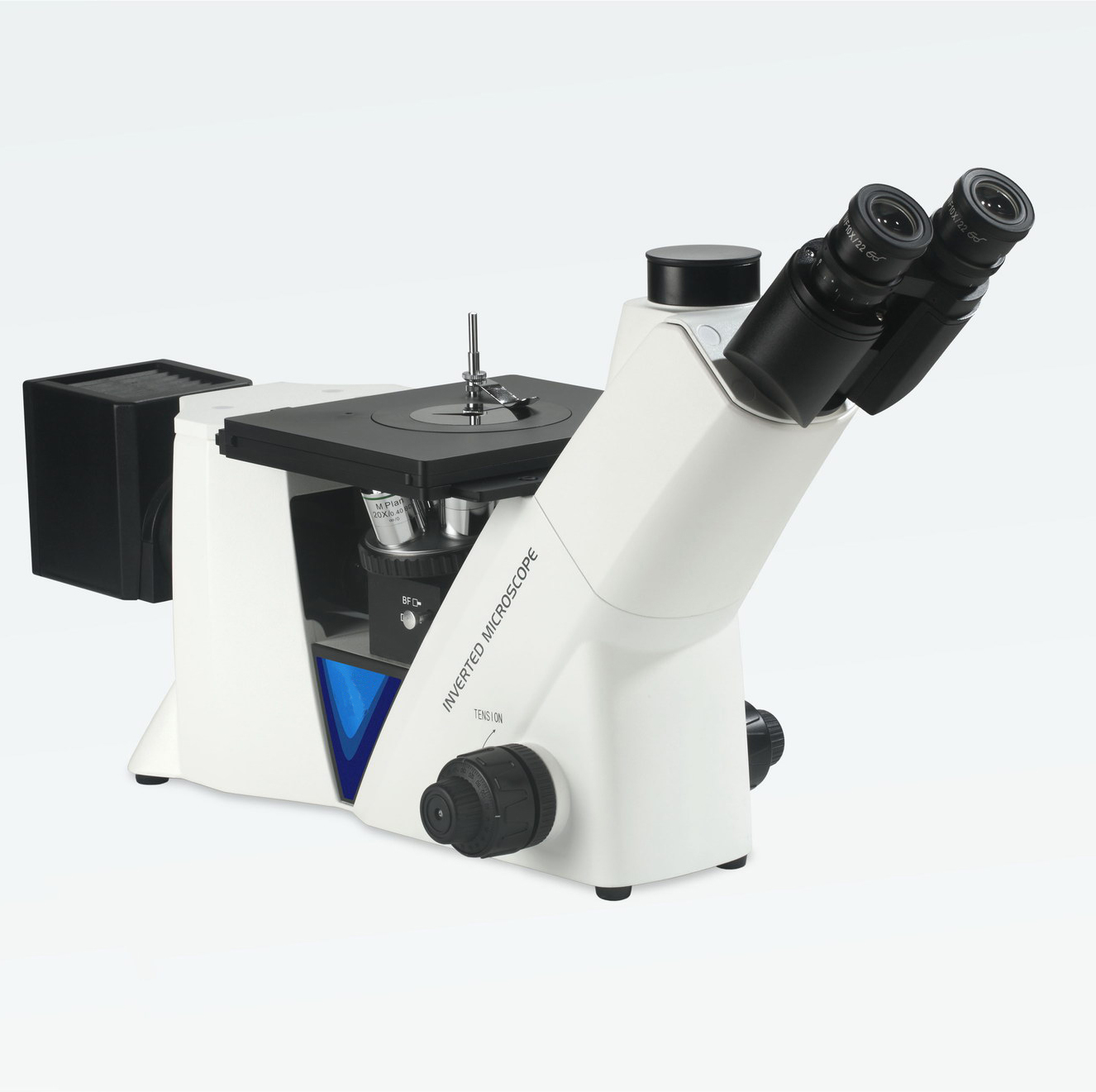

YBM-45X倒置金相顯微鏡
一．產品介紹
1. 總放大倍數（標準配置）: 50 -500倍，選配100倍物鏡（干），放大倍率到1000倍。
2. 光學系統：無限遠色差校正光學系統，像質清晰，分辨率更高，觀察更舒適；
3. 物鏡：長工作距金相物鏡,提供解析度和清晰的圖像.
4. 目鏡：高眼點、超寬視野平場目鏡，PL10x/22mm，提供更加寬闊平坦的觀察空間并可加裝用于測量的各類測微尺；
5. 觀察筒：鉸鏈式三目，視度可調節，45°傾斜，可進行攝影攝像，對觀察圖像進行采集和保存，配置電腦和金相軟件實現圖像分析；
6. 調焦機構：低手位粗微調同軸調焦機構，帶有粗調松緊調節裝置，粗調每轉行程10mm，微調每圈0.2mm,格值0.002mm；
7. 照明系統：帶可變光闌和中心可調視場光闌的反射式柯拉照明器，自適應100V-240V寬電壓，12V50W進口鹵素?zé)?，有效保護和延長鹵素?zé)襞莸氖褂脡勖?/span>
8. 載物臺：超大工作載物臺，面積達到210×180mm,移動范圍50×50mm,游標刻度0.1mm
9. 可調視場光欄和孔徑光欄，提供良好的襯度
10. 起偏、檢偏插片，可提供偏光觀察。
二,規格參數
產品名稱 及型號 | 金相顯微鏡 M-45X |
規格描述 | |
目鏡 | 高眼點大視野平場目鏡PL10X/22mm |
光學系統 | OTICS無限遠色差校正光學系統 |
放大倍數 | 標配50 -500倍，選配100倍物鏡后可放大倍率到1000倍 |
物鏡 | 無限遠長工作距平場消色差金相物鏡PLAN5X/0.13 工作距離24.23mm |
無限遠長工作距平場消色差金相物鏡PLAN10X/0.25工作距離18.48mm | |
無限遠長工作距平場消色差金相物鏡PLAN20X/0.40工作距離8.35mm | |
無限遠長工作距平場消色差金相物鏡PLAN50X/0.70 工作距離1.95mm | |
無限遠長工作距平場消色差金相物鏡PLAN100X/0.90 工作距離1mm (選配) | |
觀察筒 | 鉸鏈式三目觀察筒，45°傾斜，瞳距調節范圍：48～76mm， 兩檔轉換式觀察筒，100%觀察；20%觀察，同時80%攝影 |
粗微調焦裝置 | 低手位同軸粗微調焦機構。行程38mm，微調精度0.002mm。帶有防止下滑的調節松緊裝置。 |
載物臺 | 三層機械移動載物臺，面積210×180mm，移動范圍50×50mm，游標刻度0.1mm |
照明系統 | 反射式柯拉照明系統12V/50W鹵素?zé)?中心可調（寬電壓輸入：100V～240V）,亮度連續可調 |
物鏡轉換器 | 內定位五孔轉換器 |
偏光裝置 | 起偏器，檢偏器。檢偏鏡插片，可360°旋轉 |
攝像接口 | 標配0.5×C-Mount接口(選配：1×) |
三，標準配置清單
名 稱 | 成 套 性 | 備 注 | |
主機 | 1臺 | ||
目 鏡 | WF10×/22mm | 1對 | |
WF16× | 選配 | ||
長工作距離無限遠平場物鏡 | PLAN5×/0.13 工作距離24.23mm | 1只 | |
PLAN 10×/0.25 工作距離18.48mm | 1只 | ||
PLAN 20×/0.40 工作距離8.35mm | 1只 | ||
PLAN 50×/0.70 工作距離1.95mm | 1只 | ||
PLAN 100×/0.90 工作距離1mm | 選配 | ||
鉸鏈式三目鏡筒（2/8分光）， 45°傾斜 | 1只 | 安裝在主機上 | |
機械移動式載物臺，平臺尺寸：210×180mm， 行程：50×50mm | 1只 | 安裝在主機上 | |
載物環板 | 1只 | ||
試樣壓片 | 1只 | ||
偏光裝置（起偏鏡插片，檢偏鏡插片） | 各1只 | ||
燈箱組 | 1只 | ||
12/50W鹵素?zé)?/span> | 2只 | ||
3A保險絲（Φ5×20） | 2只 | ||
濾色片組（藍、綠） | 各1只 | ||
0.5攝像接筒（C-Mount接口） | 1只 | ||
四．選配件
A.帶刻度目鏡 WF10×/22mm | B. 物鏡40X、100X |
C. 金相自動評級軟件 | D.電腦及打印機 |
