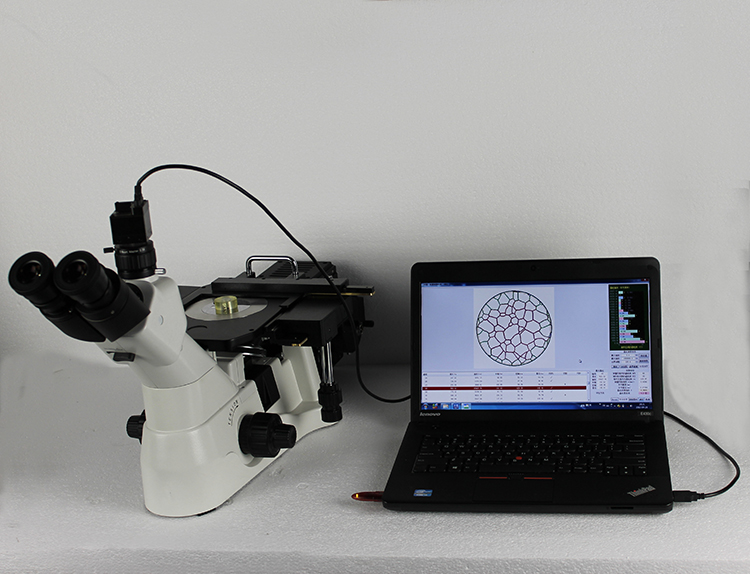

YBM-41X 高級倒置金相顯微鏡
一．產品介紹
該顯微鏡采用半復消色差物鏡、無限遠色差校正光學系統。
1. 總放大倍數: 50 -500倍
2. 光學系統：無限遠色差校正光學系統（CSIS），像質更好，分辨率更高，觀察更舒適；
3. 物鏡：無限遠、超長工作距金相物鏡
50倍和100倍物鏡為半復消色差物鏡，圖像清晰度大幅提高
4. 目鏡：高眼點、超寬視野平場目鏡，PL10x/22mm，提供更加寬闊平坦的觀察空間并可加裝用于測量的各類測微尺；
5. 觀察筒：鉸鏈?zhǔn)饺浚暥瓤烧{(diào)節，45°傾斜，可進行攝影攝像，對觀察圖像進行采集和保存，配置電腦和專業軟件實現圖像分析；
6. 調焦機構：低手位粗微調同軸調焦機構，帶有粗調松緊調節裝置，粗調每轉行程38mm，微調精度0.002mm；
7. 照明系統：帶可變光闌和中心可調視場光闌的反射式柯拉照明器，自適應90V-240V寬電壓，12V50W進口鹵素?zé)?，有效保護和延長鹵素?zé)襞莸氖褂脡勖?/span>
8. 載物臺：可加裝同軸低手位調節移動尺及載物臺延伸板，拓展應用空間，滿足不同需求客戶的使用。
二．技術規格
產品名稱 及型號 | 金相顯微鏡 YBM-41X | ||
部件配置 及規格 | 規格描述 | 數量 | |
高眼點大視野平場目鏡PL10X/22mm | 1對 | ||
三目鏡體，三目觀察筒，觀察與照相分光比8:2,45°傾斜，瞳距調節范圍：54-75mm； 低手位同軸粗微調焦機構。行程38mm，微調精度0.002mm。帶有防止下滑的調節松緊裝置。 五孔轉換器，帶可變光闌和中心可調視場光闌反射式柯拉照明器。12V50W鹵素?zé)糁行目烧{(diào)，寬電壓100V-240V自適應，亮度連續可調。固定平臺尺寸：160mmX250mm。 | 1套 | ||
無限遠長工作距平場消色差金相物鏡5XLMPL5X/0.15WD10.8mm | 1只 | ||
無限遠長工作距平場消色差金相物鏡10XLMPL10X/0.3 WD10mm | 1只 | ||
無限遠長工作距平場消色差金相物鏡20XLMPL20X/0.45 WD4mm | 1只 | ||
無限遠長工作距平場半復消金相物鏡50XLMPL50X/0.55WD7.8mm | 1只 | ||
無限遠長工作距平場半復消金相物鏡100XLMPL100X/0.80 WD2.1mm(可另配) | 不帶 | ||
12V50W鹵素?zé)魺羰?，燈絲中心可調，焦距可調。 | 1套 | ||
金屬載物臺板（中心孔直徑12mm） | 1塊 | ||
機械式移動尺，行程120（X）*78（Y）mm | 1套 | ||
矩形載物臺板 | 1塊 | ||
載物臺延伸版 | 1塊 | ||
起偏鏡插片 | 1塊 | ||
檢偏鏡插片，可360°旋轉 | 1塊 | ||
濾色片(藍色,綠色) | 1塊 | ||
1/2CTV(0.5X),C接口,可調焦 | 1只 | ||
倍率 | 50X、100X、200X、500X 可調（標準配置10X目鏡） | ||
光源 | 反射式柯拉照明系統（12V50W鹵素?zé)簦?，亮度可調 | ||
三．選配件
A.目鏡和物鏡：各種放大倍率 | B.金相圖像分析測量軟件（Image-3000） |
C. 金相自動評級軟件（MIAS3000） | D.電腦及打印機 |
